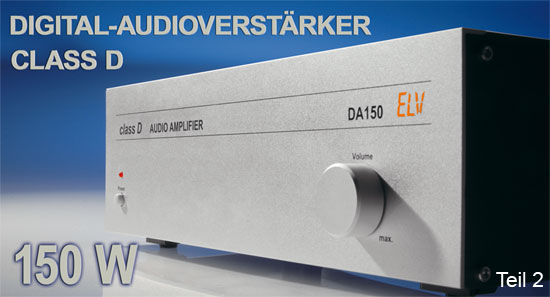

Digital-Audioverstärker Class D (DA150) Teil 2/2
Aus ELVjournal
03/2007
0 Kommentare
Nachbau
Im
ersten Teil des Artikels zum Class-DAudioverstärker DA 150 (ELVjournal
2/2007) wurden die grundsätzliche Funktionsweise, die Leistungsmerkmale
und die Schaltung detalliert beschrieben. Im hier vorliegenden zweiten
Teil des Artikels erfolgt nun ausführlich die Beschreibung des
praktischen Aufbaus. Trotz der außergewöhnlichen Leistungsmerkmale ist
der praktische Aufbau des Verstärkers nicht schwierig. Da bei einem
Großteil der Schaltung Komponenten in SMD-Ausführung zum Einsatz kommen
und diese bereits werkseitig vorbestückt sind, ist der Nachbau schnell
erledigt. Bei den von Hand zu verarbeitenden Komponenten in
konventioneller Bauweise handelt es sich vorwiegend um die
Leistungselektronik. Abgesehen von der primärseitigen Netzplatine sind
alle Komponenten des Verstärkers auf einer einzigen Leiterplatte mit den
Abmessungen 143,5 x 126 mm untergebracht.Bestückung der Basisplatine
In
der üblichen Vorgehensweise beginnen wir die Bestückungsarbeiten an der
Platinenoberseite mit den niedrigsten Komponenten. Das sind in unserem
Fall die 1%igen Metallfilmwiderstände. Diese werden auf Rastermaß
abgewinkelt, von oben durch die zugehörigen Platinenbohrungen geführt
und an der Platinenunterseite (SMD-Seite) leicht angewinkelt, damit die
Bauteile nach dem Umdrehen der Platine nicht wieder herausfallen können.
Nach dem Umdrehen der Platine sind dann die Bauteile sorgfältig zu
verlöten und die überstehenden Drahtenden direkt oberhalb der Lötstellen
abzuschneiden, wie auch bei den nachfolgend zu bestückenden bedrahteten
Bauelementen. Danach werden in der gleichen Weise die zur
Störunterdrückung dienenden Ferrite L 5 bis L 8 sowie die beiden
UKW-Drosseln L 2 und L 4 eingelötet. Im nächsten Arbeitsschritt sind die
beiden SMD-Filterspulen L 1 und L 3 an der Reihe, die exakt auf den
zugehörigen Lötpads aufliegen müssen. Das Festsetzen erfolgt dann mit
ausreichend Lötzinn. Die Folienkondensatoren sind mit beliebiger
Polarität einzulöten. Der Schiebeschalter S 2 und die Stereo-
Cinchbuchsen-Einheit BU 1 müssen vor dem Verlöten unbedingt plan
aufliegen. Das gleiche gilt auch für die Platinen- Sicherungshalter SI 1
und SI 2, in die gleich nach dem Bestücken die zugehörigen
Feinsicherungen einzusetzen sind. Es folgt das Einlöten der Stiftleiste J
1, wo der Kodierstecker so aufzusetzen ist, dass Pin 2 und Pin 3
verbunden werden. Die beiden kleinen Kühlkörper für die
Schottky-Gleichrichter-Dioden D 3, D 5 und D 6 werden wie abgebildet von
der Platinenoberseite eingesetzt, und an der Platinenunterseite sind
die Lötstifte mit reichlich Lötzinn festzusetzen. Danach erfolgt die
Montage der Dioden am Kühlkörper. Während im Gehäuse von D 3 zwei
Schottky-Dioden mit gemeinsamer Katode untergebracht sind, bestehen D 5
und D 6 jeweils aus einer Einzeldiode. Für die Befestigung von D 3 am
Kühlkörper ist daher hier keine Glimmerscheibe erforderlich. Zur
thermischen Kopplung wird die Rückseite des Bauteils (Metallfahne)
leicht mit Wärmeleitpaste bestrichen, die Anschlüsse des Bauteils werden
durch die zugehörigen Platinenbohrungen geführt, und danach erfolgt die
Befestigung mit einer Schraube M3 x 8 mm, Zahnscheibe und Mutter.
Zuletzt sind nur noch die Anschlüsse an der Platinenunterseite zu
verlöten und die überstehenden Drahtenden abzuschneiden. Die Dioden D 5
und D 6 benötigen jeweils eine Glimmerscheibe, die zur thermischen
Kopplung beidseitig dünn mit Wärmeleitpaste zu bestreichen ist. Mit
einer Schraube M3 x 12 mm, zwei Isoliernippeln und einer Mutter M3
erfolgt die Montage am gemeinsamen Kühlkörper. Auch hier werden nach dem
Verlöten die überstehenden Drahtenden abgeschnitten. Jetzt wird das
Stereo-Poti R 9 für den Einbau vorbereitet, indem die Achse auf die
Gesamtlänge von 25 mm gekürzt wird. Beim Einlöten ist zu beachten, dass
das Bauteil plan auf der Platinenoberfläche aufliegen muss.
|
| Bild 9: Montage des Endstufen-ICs TDA 8927 am Kühlkörper |
Bestückung der Netzplatine
Bei
der Netzplatine sind zwar nur wenige Bauelemente zu bestücken, jedoch
ist hier höchste Sorgfalt geboten, da später die 230 V
Netzwechselspannung hier anliegen wird. Im ersten Arbeitsschritt wird
die primärseitige Netzbuchse mit zwei Schrauben M3 x 10 mm, Zahnscheiben
und Muttern auf die Platine montiert. Danach erfolgt das Verlöten der
Platinenanschlüsse. Der Netzschalter S 100 und der X2-Kondensator C 100
müssen vor dem Verlöten plan aufliegen. Beim Einlöten der beiden Hälften
des Platinensicherungshalters ist eine einwandfreie Ausrichtung zu
beachten. Gleich nach dem Einlöten werden die Feinsicherung eingesetzt
und eine Kunststoffabdeckung als Berühungsschutz aufgesetzt. Die
Bauteilbestückung ist damit bereits abgeschlossen. Die primärseitigen
Anschlüsse des 160-VA-Netztransformators werden auf 50 mm Gesamtlänge
gekürzt, auf 5 mm Länge abisoliert, verdrillt und vorverzinnt. Danach
sind die Leitungen von der Platinenoberseite durch die Bohrungen von ST
100 und ST 200 zu führen und an der Platinenunterseite sorgfältig zu
verlöten. Zur doppelten Sicherheit werden die Leitungen jeweils mit
einem Kabelbinder, wie in Abbildung 10 zu sehen ist, gesichert. Kommen
wir nun zum Einbau der Komponenten in das Gehäuse. Dazu werden zuerst
die Gehäusefußmodule mit Schrauben M3 x 16 mm montiert (Abbildung 11)
und die selbstklebenden Gummifüße in die Fußmodule eingeklebt.
Entsprechend Abbildung 12 ist im Gehäuseunterteil eine Isolierplatte aus
unbeschichtetem Leiterplattenmaterial einzusetzen. Darauf wird dann der
Netztrafo mit vier Schrauben M4 x 10 mm, Zahnscheiben und Muttern
montiert.
|
| Bild 10: Die primärseitigen Anschlüsse des Netztrafos werden jeweils mit einem Kabelbinder zusätzlich gesichert |
|
| Bild 11: Montage der Gehäuse-Fußmodule |
|
| Bild 12: Sehr wichtig ist die Isolierplatte unter der Netzplatine und dem Netztrafo. |
Die
Netzplatine ist in das Gehäuseunterteil einzusetzen und mit zwei
Zahnscheiben und zwei Muttern M3 fest zu verschrauben. Zum Anschluss der
Power-LED D 4 sind jeweils eine rote und eine schwarze flexible Leitung
von 160 mm Länge mit 0,22 mm2 Querschnitt erforderlich. Diese
Leitungsabschnitte werden an beiden Enden auf 5 mm Länge abisoliert,
verdrillt und vorverzinnt.
|
| Bild 13: Anschluss der zugehörigen Leitungen an die Power-LED |
|
| Bild 14: Anschluss der Lautsprecher- Anschlussleitungen an die zugehörigen Klemmleisten |
|
| Bild 15: Innenansicht des fertig aufgebauten Class-D-Verstärkers |
|
| Bild 16: Montage des Gehäusedeckels mit Inbusschrauben |
