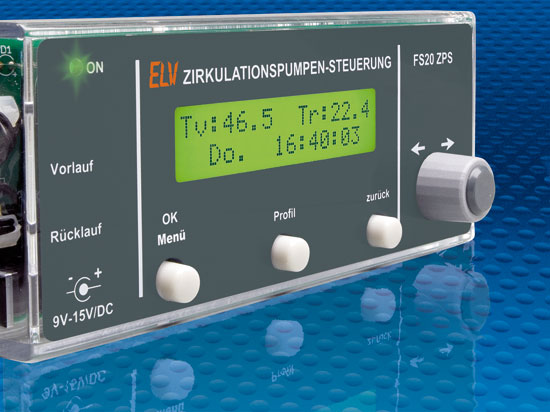

Zirkulationspumpen-Steuerung FS20 ZPS Teil 2/2
Aus ELVjournal
01/2008
0 Kommentare
Nachbau
Die
Platine wird bereits mit SMD-Bauteilen bestückt geliefert, so dass nur
die bedrahteten Bauteile zu verarbeiten sind. Die Bestückung der
bedrahteten Bauteile erfolgt in gewohnter Weise anhand der Stückliste
und des Bestückungsplans und unter Zuhilfenahme der Platinenfotos.
Zuerst sollten der HF-Sender HFS 1 und der HF-Empfänger HFE 1 bestückt
werden. Dazu werden die Platinen des Senders und des Empfängers mit dem
Bausatz beiliegendem Silberdraht an die Platine des FS20 ZPS gelötet.
Dabei ist zu beachten, dass die Empfangsantenne des HFE 1 durch die
vorgesehene Bohrung gesteckt wird.
|
| Bild 4: Die auf der Lötseite verlegte Empfangsantenne |
Widmen
wir uns nun dem LC-Display. Zur Befestigung des Displays werden die
vier Zylinderkopfschrauben (M2,5 x 12 mm) von der Lötseite aus durch die
entsprechenden Bohrungen gesteckt und die Lötseite der Platine wird auf
eine ebene Fläche gelegt. Im nächsten Schritt sind die Distanzrollen
über die Schrauben zu schieben. Nun bringt man das Display über den
Schrauben in Position und legt es auf den Distanzrollen ab. Die Stifte
der Stiftleiste LCD 1 müssen nun durch die vorgesehenen Lötaugen ragen.
Im Anschluss wird das Display mit den vier Muttern verschraubt und erst
dann die Stiftleiste an die Displayplatine angelötet. Nachdem das
Display so befestigt ist, können nun der Drehimpulsgeber DR 1 bestückt
und die Tasterkappen auf den Tasten TA 1 bis TA 3 aufgesetzt werden.
Weiter geht es mit den Temperatursensoren TS 1 und TS 2. Als
Erstes werden die Enden der Sensorzuleitungen durch die vorgesehenen
Öffnungen im Gehäuse gesteckt. Um eventuellen Störungen, die durch die
Antennenwirkung der langen Sensorleitung entstehen könnten,
entgegenzuwirken, wird das Leitungsende ca. 9 cm durch den Ferritring
gezogen und dreimal durch den Ring gewickelt. Jetzt müssen die
Temperatursensorleitungen nur noch angelötet werden. Hierbei ist zu
beachten, dass die Leitungsenden zuvor von der Bestückungsseite her
durch die zwei vorhandenen Öffnungen nahe der Lötaugen geführt werden
müssen. Dies ist notwendig, um eine Zugentlastung der Lötstellen zu
gewährleisten.
|
| Bild 5: So sind die Zuleitungen der Temperatursensoren einzusetzen und zu verlöten. |
|
| Die FS20 ZPS vor dem Zusammenbau des Gehäuses |
|
| Bild 6: Der Zusammenbau des FS20-ZPS-Gehäuses |
Inbetriebnahme
Nach
dem Anschließen der Spannungsversorgung sollte die LED „ON“ aufleuchten
und im Display der Name des Gerätes für zirka 4 Sekunden erscheinen. Im
Anschluss wird man bei der ersten Inbetriebnahme der FS20 ZPS
aufgefordert, das aktuelle Datum und die Uhrzeit einzustellen und zu
quittieren. Diese Einstellung des Datums und der Uhrzeit erfolgt wie im
Abschnitt „Bedienung“ beschrieben. Nach der Eingabe werden auf dem
Display die Temperatur des Vor- und Rücklauf des Brauchwasserkreises
anzuschließen. Die Sensoren sollten direkt am Rohr befestigt werden,
damit sich ein guter thermischer Kontakt ausbildet. Falls sich also ein
isolierendes Material auf dem Rohr befindet, sollte dieses an der
entsprechenden Stelle entfernt oder der Sensor unter dem Dämmstoff
befestigt werden. Da der Sensorkopf der Temperatursensoren einen
kleineren Durchmesser hat als die darunter liegende Gummitülle, würde
der Sensor nicht plan am Rohr anliegen.
|
| Bild 8: So ist der Sensor am Wasserrohr zu befestigen. |
|
| Bild 7: Der abgeflachte Sensorkopf |
|
| Bild 9: Beispieldarstellung eines FS20-ZPS-Systems mit Schaltaktor |
|
| Ansicht der fertig bestückten Platine der Zirkulationspumpen-Steuerung, oben von der Bestückungsseite, unten von der Lötseite |
