Dimmen per Funk – Halogenlampendimmer FS20 HLD

Wie bei jeder FS20-Gerätekombination ist die Fernbedienung zunächst an den Dimmer anzulernen. Wie das erfolgt, lesen Sie im Kapitel „Programmierung“. Danach stehen sofort die Grundfunktionen „Schalten“ und „manuelles Dimmen“ zur Verfügung:

Einschalten:
Rechte Taste des programmierten Tastenpaares kurz betätigen.

Ausschalten:
Linke Taste des programmierten Tastenpaares kurz betätigen.

Heraufdimmen:
Rechte Taste des programmierten Tastenpaares länger als 0,4 Sekunden betätigen, die Lampe wird heller. Herabdimmen: Bei eingeschalteter Lampe linke Taste des programmierten Tastenpaares länger als 0,4 Sekunden betätigen, die Lampe wird dunkler. Weitere Bedienvarianten sind im nächsten Kapitel beschrieben.

Bei Bedarf kann über die versenkte Bedientaste am Dimmer manuell geschaltet und gedimmt werden:

Ein- und Ausschalten:
Taste am Funk-Dimmer jeweils kurz betätigen.

Dimmen:
Taste am Funk-Dimmer länger als 0,4 Sekunden betätigen. Solange die Taste gedrückt bleibt, wird die Helligkeit der Lampe verändert. Ist der gewünschte Helligkeitswert erreicht, ist die Taste loszulassen. Mit jedem erneuten Betätigen der Taste kehrt sich die Dimmrichtung um. Bei eingeschaltetem Verbraucher leuchtet die Kontroll-Leuchte am Funk-Dimmer. Sowohl mit der Fernbedienung als auch mit der Bedientaste am Gerät sind weitere Funktionen erreichbar: Wurde der Verbraucher auf einen bestimmten Helligkeitswert gedimmt, so wird dieser Wert beim Ausschalten gespeichert und beim Einschalten wiederhergestellt. Wird im ausgeschalteten Zustand die rechte Taste der Fernbedienung bzw. die Taste des Dimmers für länger als 0,4 Sekunden gedrückt, so schaltet der Dimmer nicht mit der gespeicherten Helligkeit wieder ein, sondern mit niedrigster Helligkeit. Bleibt die Taste gedrückt, dimmt der Dimmer nun langsam hoch! Wird im ausgeschalteten Zustand die linke Taste der Fernbedienung länger gedrückt, so schaltet der Dimmer die Last mit maximaler Helligkeit ein und dimmt dann langsam dunkler. Wie bereits gesagt, das ist noch nicht alles. Denn die folgend beschriebenen Timer-Funktionen bieten weitere Möglichkeiten!

Bei Bedarf können Sie sämtliche Programmierungen, die im Funk-Dimmer gespeichert sind, auf einmal löschen. Betätigen Sie die Bedientaste des FS20 HLD für mind. 15 s. Die Kontroll-Leuchte des FS20 HLD beginnt zu blinken, das Gerät befindet sich im Programmiermodus.

• Betätigen Sie kurz die Bedientaste. Alle gelernten Adressen und der Timer-Mode mit seiner programmierten Timer- Zeit sind gelöscht bzw. deaktiviert, die Kontroll-Leuchte verlischt.
• Der Funk-Dimmer reagiert jetzt auf keinen Fernbedienbefehl mehr und muss für die Nutzung erneut programmiert werden.

Das Schaltbild (Abbildung 1) gliedert sich in verschiedene Funktionsblöcke:

• das Schaltnetzteil, das eine stabile Spannung von 15 V bereitstellt,
• den Mikrocontroller IC 1 mit seiner Peripherie und
• den Hochspannungsteil, welcher mit IC 2 und Peripherie die Ausgangsspannung erzeugt.

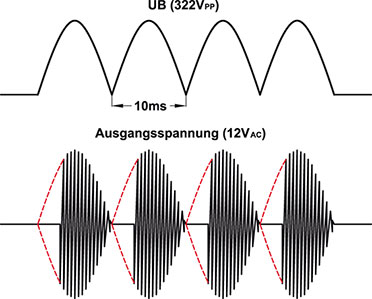

Von der Eingangsklemme KL 1 gelangt die Netzspannung zunächst auf das zweistufige Tiefpass-Filter L 1/C 15 und L 2/C 16. Hiermit werden schaltungsbedingte Störsignale unterdrückt. Die vier Dioden D 8, D 9, D 11 und D 12 bilden einen Brückengleichrichter, so dass eine Spannung UB von ca. 320 Vpp (Spitzenspannung) zur Verfügung steht. Über D 5, R 14 und L 3 gelangt diese Spannung auf den Schaltregler IC 3 vom Typ Viper12A. Dieser Schaltregler ist ein Step-down- Wandler, der mit einem hohen Wirkungsgrad (und somit geringer Verlustleistung) eine stabile Spannung von 15 V liefert. Mit dem zweiten Spannungsregler IC 4 wird für den Mikrocontroller IC 1 sowie für das Empfangsmodul eine Spannung von 4,4 V bereitgestellt. Der eigentliche Spannungskonverter, der aus der Netzeingangsspannung eine galvanisch getrennte Wechselspannung von 12 V generiert, ist IC 2 vom Typ IR2161 mit Peripherie. IC 2 generiert ein Schaltsignal mit einer Frequenz von ca. 100 kHz für die beiden MOS-Transistoren T 1 und T 2. Diese Transistoren schalten wechselseitig (je nach Halbwelle) durch und lassen jeweils über die Kondensatoren C 1 und C 11 einen Strom durch den Trafo TR 1 fließen. Hierdurch wird eine 12-V-Wechselspannung auf der Sekundärseite des Trafos induziert. Da IC 2 von der Sekundärseite keine Rückmeldung über die tatsächliche Höhe der Ausgangsspannung erhält, handelt es sich um einen nicht geschlossenen Regelkreis. Zur Regelung orientiert sich IC 2 daher nur am primärseitigen Strom, der mit dem Shuntwiderstand R 9 gemessen wird und über R 8 an Pin 4 gelangt. Zum anderen muss der Trafo, was die Windungszahl betrifft, sehr genau bemessen sein, da hiermit auch die Höhe der Ausgangsspannung bestimmt wird.

Aufgrund der im Gerät frei geführten Netzspannung dürfen Aufbau und Inbetriebnahme ausschließlich von Fachkräften durchgeführt werden, die aufgrund ihrer Ausbildung dazu befugt sind. Die einschlägigen Sicherheits- und VDE-Bestimmungen sind unbedingt zu beachten.

• Installationsarbeiten sowohl am primärseitigen Netzanschluss als auch am Sekundäranschluss dürfen nur im stromlosen Zustand erfolgen. Dabei sind alle einschlägigen Vorschriften des Installationshandwerks zu beachten!
• Die Leitungen der sekundärseitigen 12-V-Wechselspannung dürfen nicht direkt mit den netzspannungsführenden Leitungen in Berührung kommen.
• Die sekundärseitige 12-V-Wechselspannung darf nicht zusammen mit 230 V führenden Netzleitungen verlegt werden und es dürfen keine gemeinsamen Abzweigdosen etc. für die weitere Installation verwendet werden.
